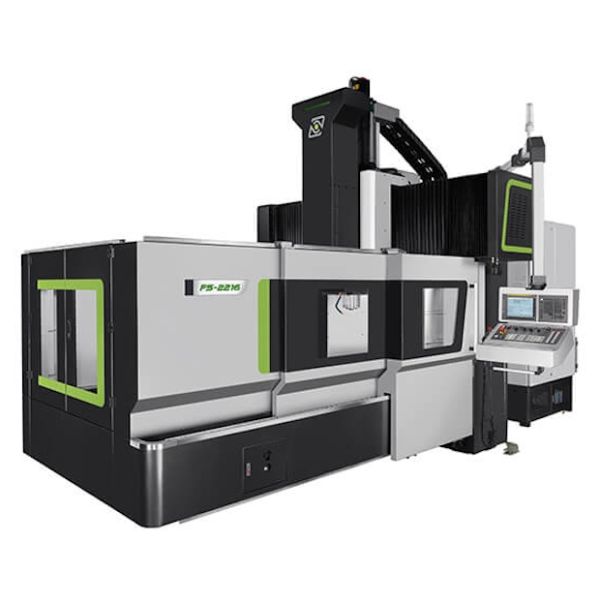

Centro de Maquinado de Doble Columna de serie FS
- Largo de Mesa: 2000, 2500, 3000, 4000 mm
- Ancho de Mesa: 1400, 1700 mm
- Distancia entre columnas: 1700, 2100 mm
- Guías Cuadradas
Características de la máquina
Rodamientos del husillo
Husillos con servomotores de transmisión directa para el avance de los ejes X, Y y Z obtienen mayor torque y alta precisión de movimiento.
Eje X engranado para mayor capacidad de carga.
Rodamientos fabricados por FAG, NSK o NTN en Alemania o Japón.
 |
 |
Caja de velocidades de 2 pasos
Construida con engranes japoneses de clase JIS que otorgan una transferencia de potencia eficiente, además de estar refrigerada lo cual le permite mantener una temperatura constante y reducir el desgaste.
Engranajes construidos por HAMADA en Japón.
Escalas ópticas Heidenhain
Las escalas ópticas agregan mayor precisión en el desplazamiento de la mesa, al no depender de los movimientos o pasos del motor para posicionarse en la escala deseada.
Fabricadas por Heidenhain en Alemania.
Componentes electrónicos europeos
Componentes electrónicos de alta calidad organizados conforme al estándar CE Europeo.
Componentes protegidos por gabinete cerrado y equipado con un sistema de enfriamiento para mantener una temperatura constante.
Componentes fabricados por Schneider o TE en Alemania
Accesibilidad
Acceso rápido al panel de conexiones de la máquina, facilitando el mantenimiento y evitando que el operador tenga que abrir el gabinete de control.
Acceso rápido a la bateria, que permite su remplazo mientras la máquina está encendida, sin que tenga que apagar el control CNC.
Guías cuadradas en los tres ejes
Los ejes están equipados con guías cuadradas y cubiertas con Turcite para absorber las vibraciones.
Además la base incluye:
- Sistema de lubricante con reciclado para mantener la base limpia.
- Separador de refrigerante para prolongar su vida útil.
- Sistema de recolección de viruta que evita el daño de las guías.
Aspectos destacables
- Eje Z balanceado con sistema de contrapeso
- Caja de velocidades de 2 pasos
- Gabinete eléctrico organizado
- Sistema de sujeción rápido
- Cubierta completa para mayor seguridad
Recorrido de eje Z
Recorrido de eje Z del 80% para mayor versatilidad y maquinados tanto de piezas grandes como piezas pequeñas, avances rápidos y alta productividad.
Comparaciones
 |
Otras marcas |
| Panel de operación | |

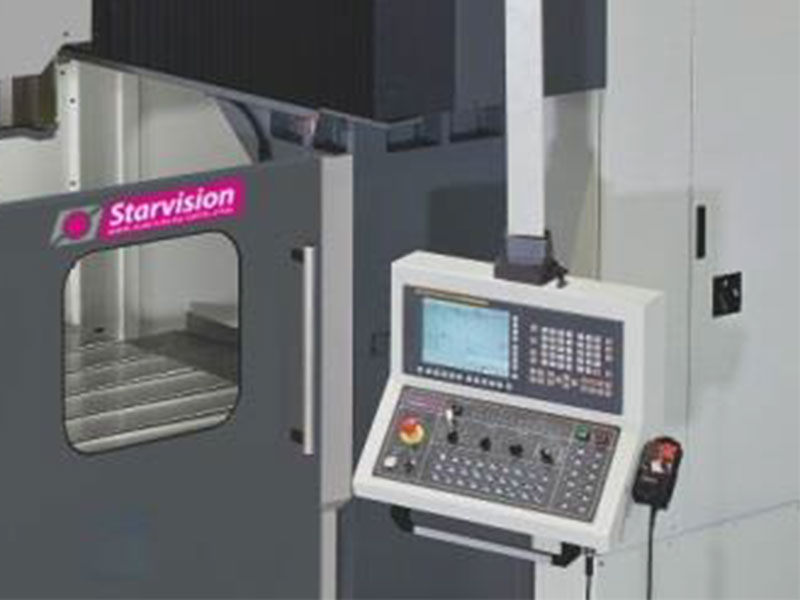

Estructura tipo péndulo que proporciona una mayor área de operaciones al poder mover el control con mayor libertad. |

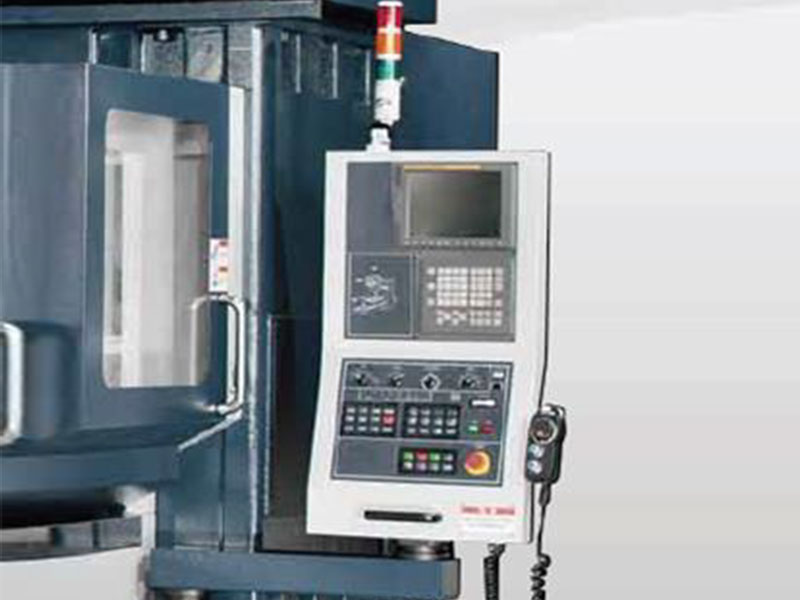

Soporte del control sujeto a la base de la máquina el cual limita el movimiento y reduce la ergonomía. |

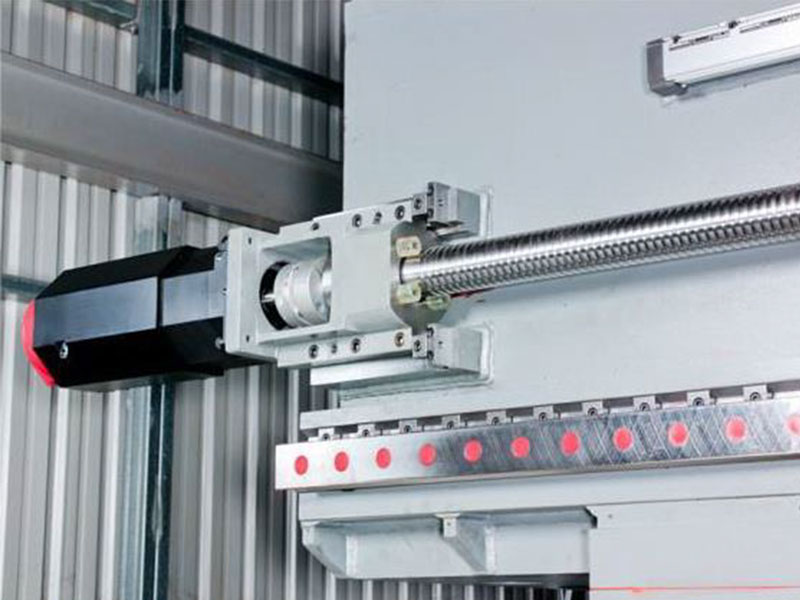

| Servomotores acoplados | |

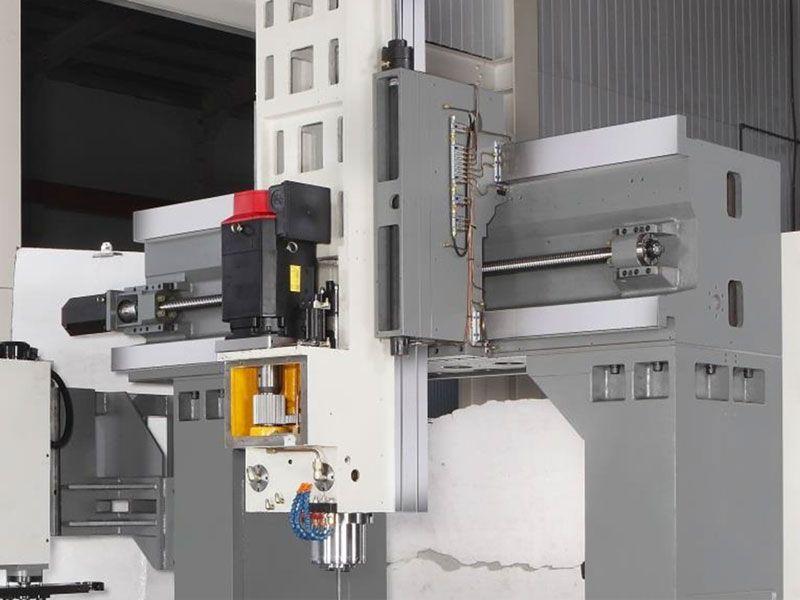

Uso de transmisión directa en las guías de la máquina, que proporcionan un movimiento más fluido y con mayor precisión. |

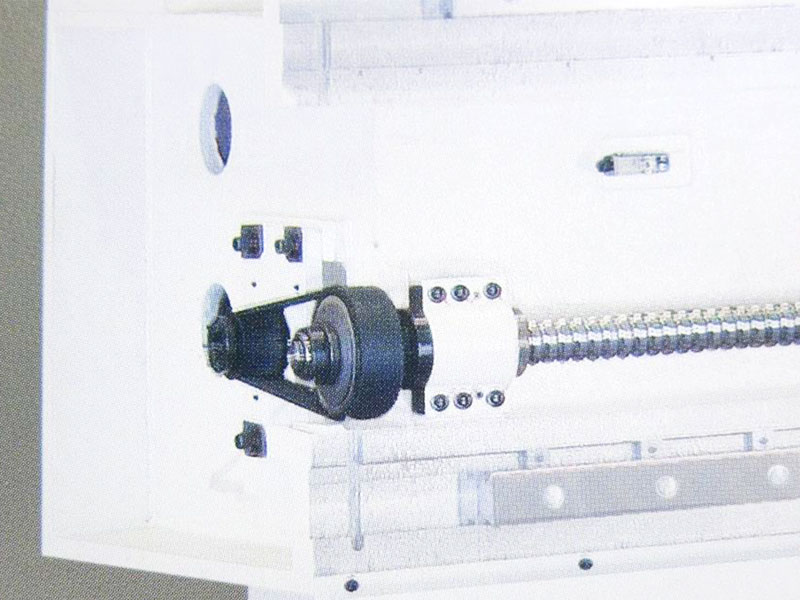

Uso regular de transmisión de banda en las guías de la máquina, lo que reduce la precisión. |
| Contrapeso | |

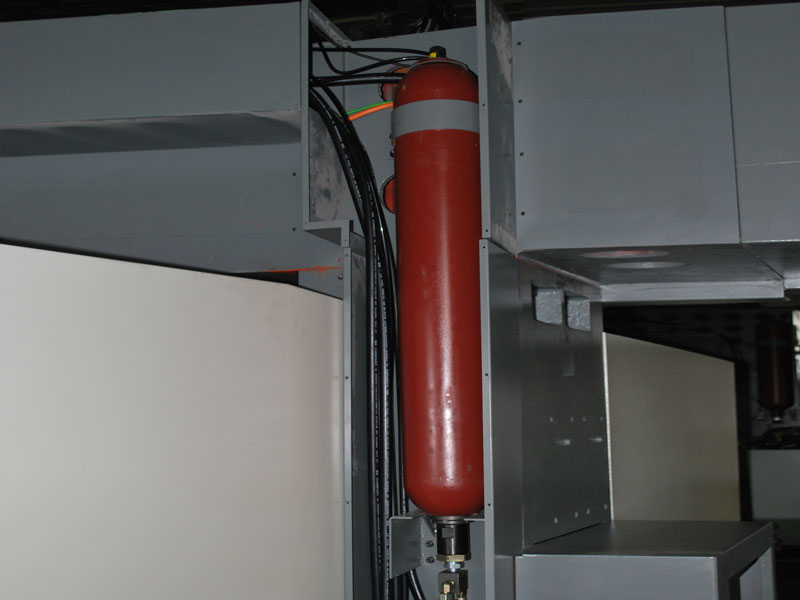

Uso de contrapesos hidráulicos de nitrógeno, los cuales brindan avances suaves y precisos. |

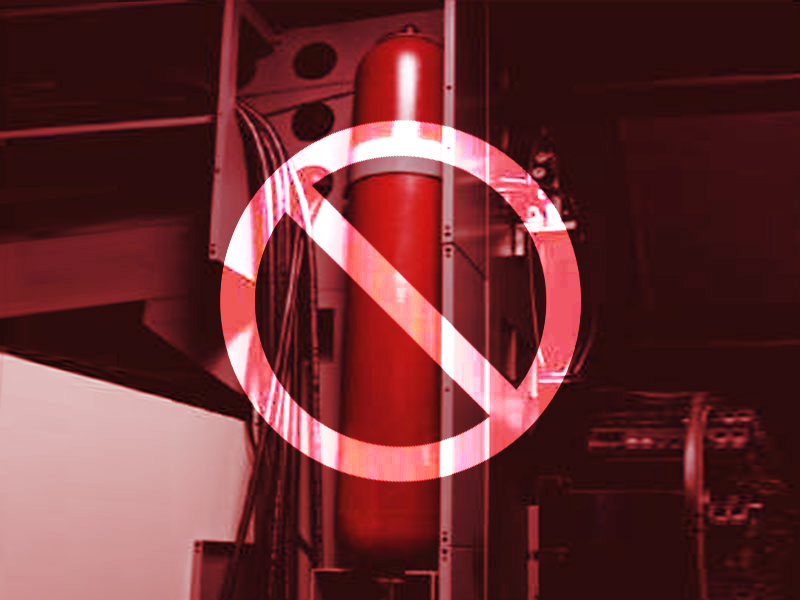

Movimiento del puente mecánico, lo que genera mayor fatiga a los motores del eje Z al igual que los avances son más bruscos. |

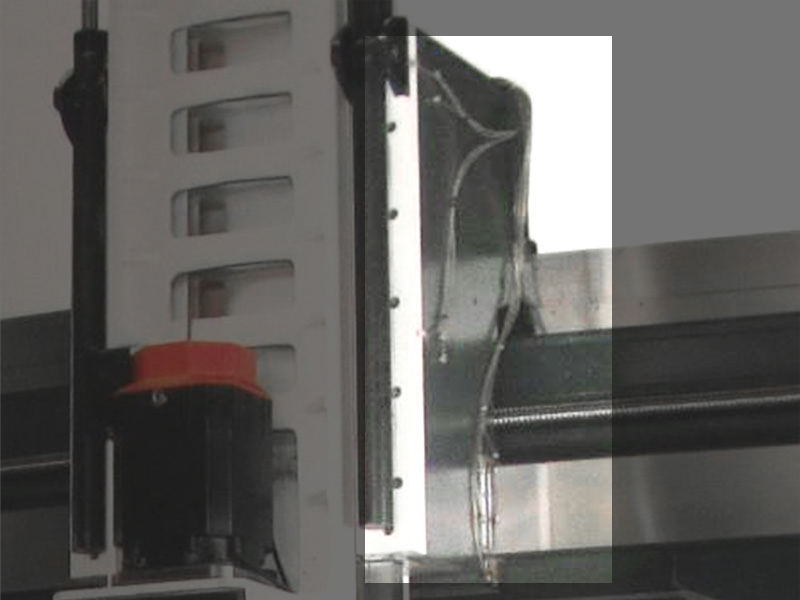

| Sistema de lubricación | |

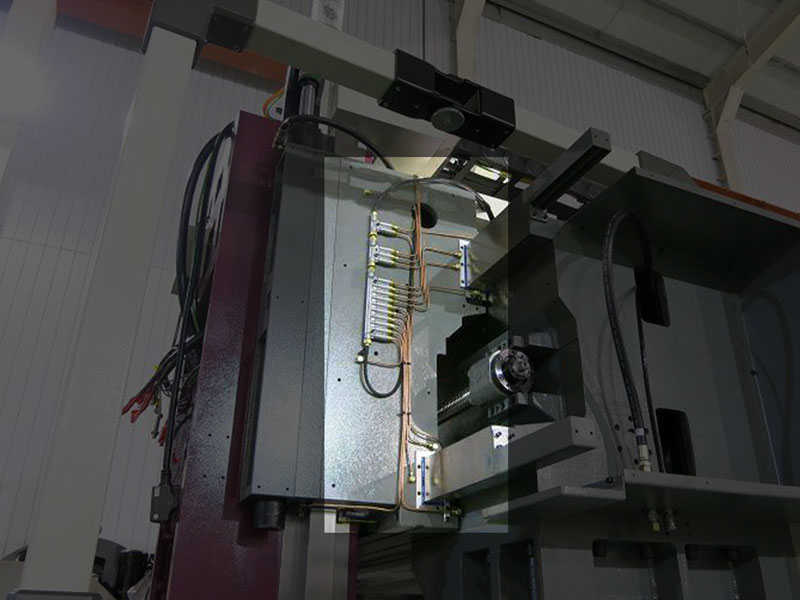

Uso de mangueras de cobre que añaden mayor durabilidad al sistema de lubricación. |
Uso de mangueras de plástico / PVC lo que a la larga genera mayores gastos de mantenimiento al tener que remplazar estas mangueras de manera regular. |

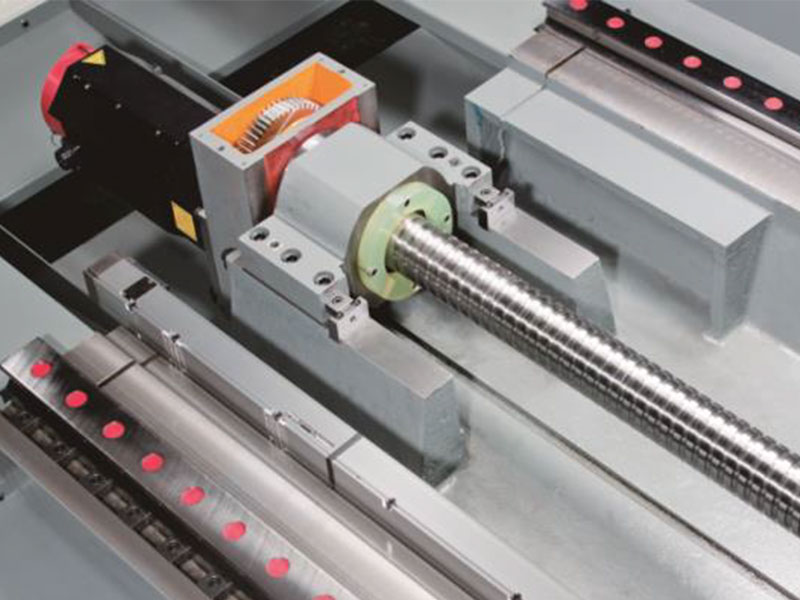

| Guías | |
Uso de guías Schneeberger MRD65 de 65 mm que añaden mayor robustez y capacidad de carga a la mesa. |

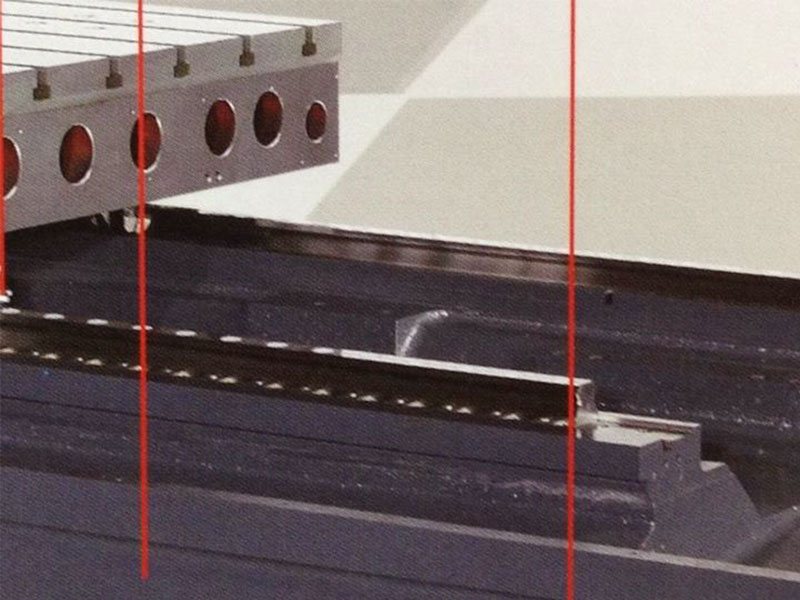

Uso de guías lineales de 55 mm que tienen una limitada capacidad de carga en comparación con guías mas gruesas |

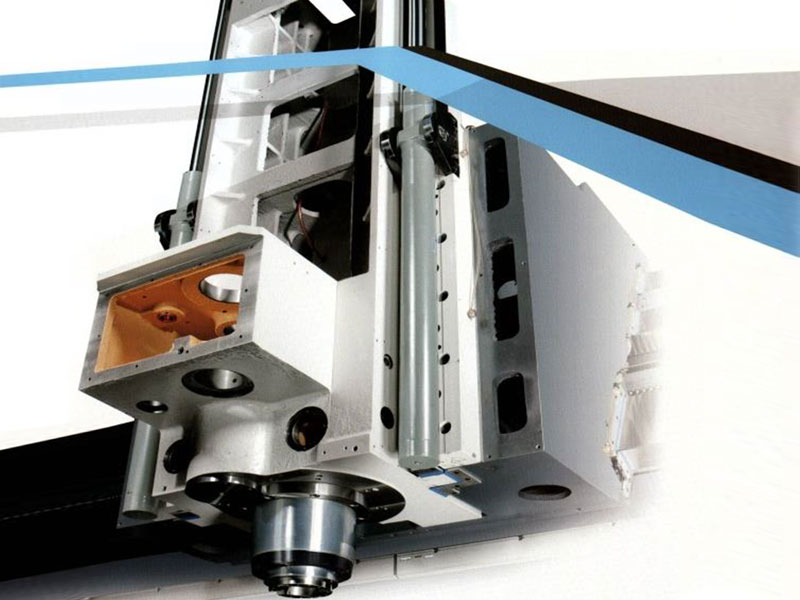

| Construcción del cabezal | |
Cabezal de construcción tipo caja reforzado por una estructura de costillas que reduce el peso del cabezal y aumenta la rigidez |
Cabezal de construcción tipo caja con soportes transversales el cual disminuye la rigidez y es suceptible a mayor vibración de la máquina. |
Recorridos
| Tipo de guías | Guías Cuadradas |
|---|---|
| Carrera en eje X | 2200 mm, 2700 mm, 3200 mm, 4200 mm |
| Carrera en eje Y | 1600 mm, 2000 mm |
| Carrera en eje Z | 800 mm |
| Distancia entre columnas | 1700 mm, 2100 mm |
Mesa
| Largo de la mesa (eje X) | 2000 mm, 2500 mm, 3000 mm, 4000 mm |
|---|---|
| Ancho de la mesa (eje Y) | 1400 mm, 1700 mm |
| Carga máx. sobre la mesa | 8000 kg, 9000 kg, 10000 kg, 12000 kg |
| ''T'' Ranuras (ancho x No x distancia) | 22 mm x 7(9) x 180 mm |
Cabezal
| Revoluciones del husillo | 4500 rpm, 6000 rpm, 8000 rpm |
|---|---|
| Distancia del nariz del husillo a la mesa | 150 - 950 mm, 150 -1150 mm |
| Potencia máx. del motor | 22 kW, 26 kW |
Avances
| Avance rápido en ejes X / Y / Z | 12 / 12 / 15 m/min |
|---|---|
| Avance de trabajo en ejes X, Y, Z | 7000 mm/min |
Cambiador de Herramientas
| Tipo | Brazo |
|---|---|
| Mandril de la herramienta | CAT-50, BT-50 |
| Numero de herramientas | 32, 24 (opción), 40 (opción), 60 (opción) |
| Peso máx. de la herramienta | 20 kg |
| Longitud máx. de la Herramienta | 350 mm |
| Diametro máx. de herramienta | 125 mm / 250 mm con pockets adjuntos vacíos |
Precisión
| Precisión de posicionamiento | ± 0.005 mm / 300 mm |
|---|---|
| Precisión de repetibilidad | ± 0.003 mm |
Dimensiones y Otros
| Largo de la maquina | 7600 mm, 8600 mm, 9600 mm, 11600 mm |
|---|---|
| Ancho de la maquina | 5600, 6100 mm |
| Altura de la maquina | 4700 mm |
| Control CNC | Fanuc 0i-MF, Fanuc 31iMB, Mitsubishi M80A |
| Potencia total instalada | 65 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
| Peso aprox. de la maquina | 24 - 32 ton |
| Manufacturante | Starvision |
| SKU | 3565 |
