Centro de Maquinado Vertical POWER V-6
- Recorrido X/Y/Z: 600 / 400 / 530 mm
- Cono del husillo: BT-40
- Revoluciones: 8,000 rpm
Caracteristica de Maquina
Columna, Guías, Husillo
Columna
Columna forma Y invertida y ribeteada proporciona alta rigidez a la maquina.
Guías
Guías lineales tipo rodillo en los tres ejes proporcionan un desplazamiento suave y preciso y le aseguran un posicionamiento fluido y más preciso que utilizando guías de bola regulares.
Husillo de Bola
Husillo de bola en los tres ejes marca PMI (Taiwán). Tienen un coeficiente de fricción bajo y la diferencia entre la fricción dinámica y estática es muy pequeña.
Caracteristica de Maquina

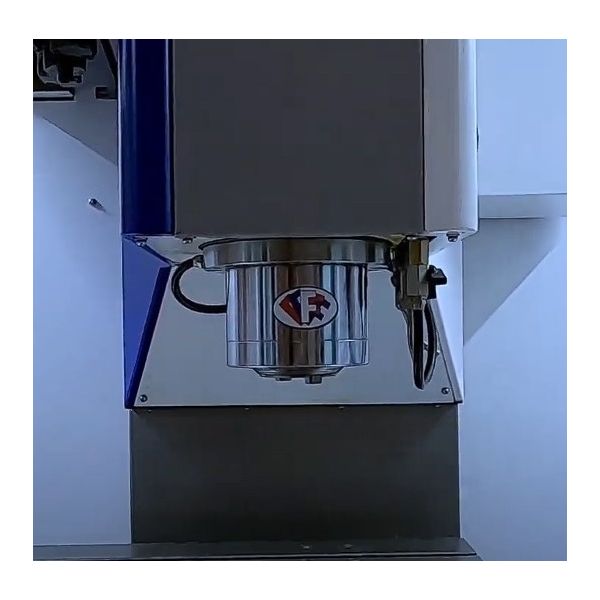

Husillo Principal
Husillo potente BT-40 de la marca Royal o Vilis (Taiwán) ideal para cualquier tipo de operación que se le presente. Proporciona alta rigidez axial y radial.
Configuaración del husillo:
Husillo de 8,000 rpm con transmisión por banda y de 12,000 rpm con transmisión directa.
Además puede configurar el husillo bajo pedido para tener mayor potencia.
Caracteristica de Maquina
Panel de Operaciones
Ergonomía para operación
El panel de operaciones donde se ubica el control CNC está ubicado de manera que sea accesible y cómodo para el operador de la máquina. Además permite fácil acceso y visualización a los controles del panel sin obstruir la visión a la mesa de trabajo.
Control CNC
Control SYNTEC-21MA con ciclos fijos para la programación simplificada de la pieza. Procesa 2000 bloques de lectura anticipada. Capacidad de memoria 512 MB.
Caracteristica de Maquina
Componentes
Varios componentes electrónicos de la máquina son Schneider Electric, por lo que tiene la confianza de contar con la más alta calidad.
Recorridos
| Tipo de guías | Guías Lineales tipo Rodillo |
|---|---|
| Recorrido en eje X / Y / Z | 600 / 400 / 530 mm |
Mesa
| Dimensión de la mesa | 1000 x 450 mm |
|---|---|
| Carga máx. sobre la mesa | 750 kg |
| ''T'' Ranuras (ancho x No x distancia) | 18 mm x 3 x 130 mm |
Cabezal
| Revoluciones del husillo | 8000 rpm |
|---|---|
| Cono del husillo | ISO 40 |
| Distancia del nariz del husillo a la mesa | 130 - 660 mm |
| Distancia de eje del husillo a columna | 450 mm |
| Potencia máx. del motor | 7.5 kW / 11 kW (opción) |
Avances
| Avance rápido en ejes X / Y / Z | 30 / 30 / 30 m/min |
|---|
Cambiador de Herramientas
| Tipo | Brazo de 24 herramientas |
|---|---|
| Mandril de la herramienta | BT-40 |
| Peso máx. de la herramienta | 8 kg |
| Longitud máx. de la Herramienta | 350 mm |
| Diametro máx. de herramienta | 80 mm / 150 mm con pockets adjuntos vacíos |
Dimensiones y Otros
| Dimensiones de la máquina (largo x ancho x altura) | 2000 x 2100 x 2300 mm |
|---|---|
| Control CNC | Syntec 21M |
| Potencia total instalada | 21 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
| Peso de la máquina (Kg) | 5000 |
| Manufacturante | Z-MaT |
| SKU | 4295 |
