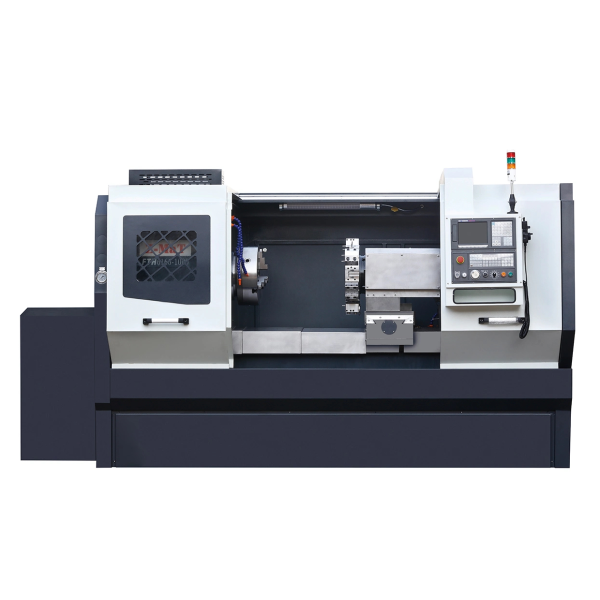

Torno CNC Bancada Plana FTH-6166/1500
- Volteo sobre bancada: 700 mm
- Distancia entre puntos: 1500 mm
Caracteristica de Maquina
Base, Bancada, Husillo
Base rigida
La base está fabricada en una pieza de fundición y cuenta con alta resistencia a las vibraciones. La bancada y la torreta están alineadas sobre el mismo plano reduciendo así el calor y la expansión térmica.
Bancada ancha
Guías alcanzan la anchura hasta 600 mm que proporciona mejor rigidez y estabilidad de la maquina
Husillo de bola al centro de la maquina
• Elimina torque de fricción lateral
• Proporciona una mejor característica dinámica
• Garantiza función estable del husillo en largo plazo
Caracteristica de Maquina
Guías
Doble “V” guías son capaces de desplazar mayores cargas, incluso con movimientos rápidos. Permiten mayor movimiento rápido del carro longitudinal.
Caracteristica de Maquina
Ergonomía para su operación
El panel de operaciones donde se ubica el control CNC está ubicado de manera que sea accesible y cómodo para el operador de la máquina. Además permite fácil acceso y visualización a los controles del panel sin obstruir la visión a la mesa de trabajo.
Caracteristica de Maquina
Portaherramientas
La maquina permite flexibilidad en las configuraciones de herramientas. Se puede combinar con una amplia gama de tipos portaherramientas.
- Portaherramientas de 4 estaciones.
- Portaherramientas de 4 estaciones + un portaherramientas tipo Gang .
- Torreta automática de 12 estaciones.
Caracteristica de Maquina
Componentes
Varios componentes electrónicos de la máquina son Schneider electric, por lo que tiene la confianza de contar con la más alta calidad.
Capacidad
| Volteo sobre la bancada | 700 mm |
|---|---|
| Volteo sobre el carro | 480 mm |
| Distancia entre puntos | 1500 mm |
| Largo máximo de torneado | 1500 mm |
| Ancho de la bancada | 600 mm |
| Diámetro del chuck | 380 mm |
Husillo
| Barreno del husillo | 120 mm |
|---|---|
| Paso de barra | 110 mm |
| Revoluciones del husillo | 1000 rpm |
| Nariz del husillo | A2-11 |
Sujeción de Herramientas
| Sistema de Sujeción de Herramientas | Torreta Eléctrica de 8 estaciones |
|---|---|
| Tamaño de zanco herramienta | 32 x 32 mm |
Carros
| Tipo de guías | Guías Prismáticas |
|---|---|
| Carrera longitudinal | 1500 mm |
| Carrera transversal | 380 mm |
| Avance rápido longitudinal | 15 m/min |
| Avance rápido transversal | 9 m/min |
Contrapunto
| Tipo de Contrapunto | Manual |
|---|---|
| Cono de la funda del contrapunto | MT6 |
| Salida de la funda del contrapunto | 150 mm |
| Desplazamiento del cuerpo de contrapunto | 1350 mm |
Motores y Otros datos
| Control CNC | GSK-988T |
|---|---|
| Motor principal | 15 kW |
| Potencia total instalada | 18 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
Dimensiones y Peso
| Dimensiones de la máquina (largo x ancho x altura) | 4000 x 1955 x 2110 mm |
|---|---|
| Peso de la máquina (Kg) | 5600 |
| Manufacturante | Z-MaT |
| SKU | 4438 |
