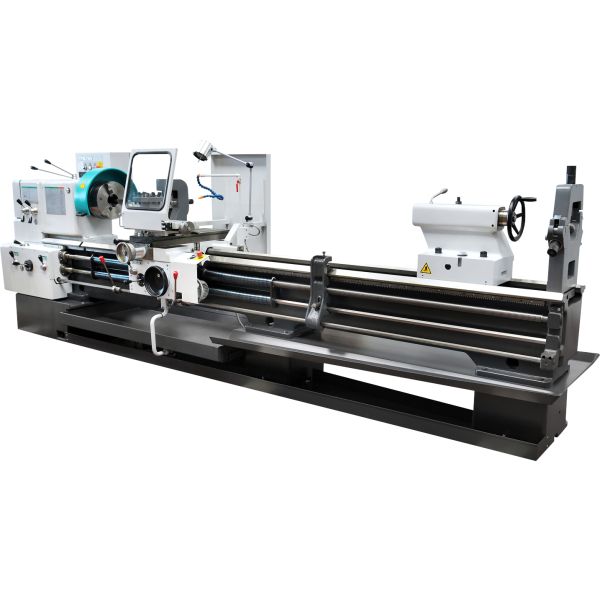

Torno Paralelo SN-71/4000-CE
- Volteo sobre bancada: 710 mm
- Distancia entre puntos: 4000 mm
- Avance rápido, Freno electrodinámico, Clutch
- Versión CE, Marca TOS
Caracteristica de Maquina
Aspectos de la Maquina
Aspectos de Versión CE
1. Tolva trasera
2. Cubiertas telescopicas de husillos contra virutas
3. Guarda protectora delantera
Caracteristica de Maquina
Bancada y Guías

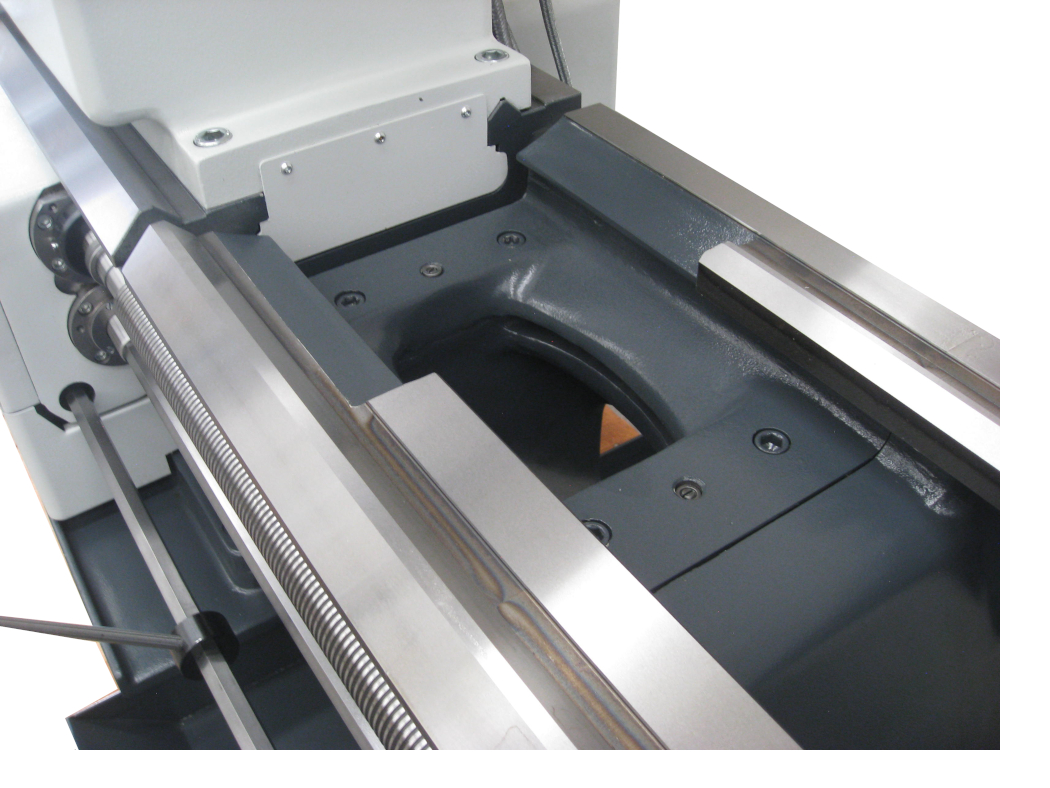

Bancada con escote, Guías templadas
Bancada con escote permite tornear mayor diámetro de las piezas tipo disco.
Guías templadas y rectificadas con dureza mínima de 450 Brinell incrementa vida útil y manteniendo la precisión por mucho años.
Caracteristica de Maquina
Cabezal
Gabezal de alta precición
Base de cabezal rasqueteada: Rasqueteo manual de la base del cabezal y guiás de la bancada garantizan alta precisión de la máquina. Rasqueteo manual evita uso de tornillos de nivelación del cabezal.
Husillo principal con superficies cementadas y templadas: Mantiene la precisión por años.
Caracteristica de Maquina
Caja de Velocidades
Engranes, Clutch y Freno
Engranes templados y rectificados: Incrementan vida útil y reducen vibraciones y ruido.
Clutch: Permite invertir giro sin parar el motor permitiendo ahorro de energía y incremento en eficiencia.
Freno electro-dinámico: Activa paro de emergencia de giro del chuck. ¡ Indispensable para la seguridad del operador !
Caracteristica de Maquina
Delantal y Caja de Roscas
Avance, Ergonomía y Protección
Avance rápido: Muy útil para torneado de piezas largas.
Aparato de recaída de paso: Indispensable para roscado de dos entradas.
Ergonomía de uso: Volantes y palancas óptimamente ubicadas para acceso fácil.
Protección contra sobrecarga del delantal: Al sobrecargar del carro de delantal avance de trabajo se deshabilita automáticamente.
Protección de la caja de roscas: Pernos de seguridad en husillos de roscas y avances protegen la caja de roscas contra sobrecarga.
Caracteristica de Maquina
Lubricación de Carros y Guías
Lubricación centralizada
Mediante un botón se lubrican superficies de los carros y guiás de bancada: Lubricación centralizada evita las interrupciones del trabajo y no requiere mucha inspección por operador.
Caracteristica de Maquina
Contrapunto
Contrapunto de alta precición
Funda del contrapunto templada y rectificada: Incrementa su vida útil por años.
Cuerpo interno del contrapunto lapeado: Garantiza alta precisión de torneado las piezas sujetadas entre puntos.
Base de contrapunto rasqueteada: Icrementa la precisión de la maquina.
Caracteristica de Maquina
Luneta Fija
Luneta muy firme
Diseño robusto: Soporta peso de la pieza torneada hasta 1500 kg.
Construcción de hierro fundido: Elimina vibraciones de la pieza torneada.
Capacidad
| Volteo sobre la bancada | 710 mm |
|---|---|
| Volteo sobre el carro | 420 mm |
| Volteo en el escote | 960 mm |
| Longitud de escote | 300 mm |
| Distancia entre puntos | 4000 mm |
| Diámetro del chuck | 315 mm |
| Carga máx. de la Pieza sujetada entre Puntos | 1500 kg |
| Carga máx. de la pieza sujetada en chuck | 80 kg |
| Ancho de la bancada | 450 mm |
Husillo
| Cono interior del husillo | Métrico 80 |
|---|---|
| Barreno del husillo | 73 mm |
| Nariz del husillo | B-8 |
| Revoluciones del husillo | 10 - 1000 rpm |
| Número de revoluciones del husillo | 16 |
| Torque máx. del husillo | 2400 Nm (a 20 rpm) |
Torreta
| Tipo de Torreta | Torreta Manual de 4 estaciones |
|---|---|
| Dimensiones máx. de Herramienta | 40 x 25 mm |
Carros
| Carrera del carro transversal | 400 mm |
|---|---|
| Carrera del Carro Porta-Cuchillas | 180 mm |
| Avance rápido longitudinal | 3 m/min |
| Avance rápido transversal | 1.5 m/min |
| Gama de avances longitudinales | 0.05 - 6.4 mm/rev |
| Gama de avances transversales | 0.025 - 3.2 mm/rev |
Roscas
| Número de roscas métricas | 29 |
|---|---|
| Gama de roscas métricas | 0.5 - 40 mm |
| Número de roscas pulgadas | 38 |
| Gama de roscas pulgadas | 1 - 80 hilos/1” |
| Número de roscas modulares | 26 |
| Gama de roscas modulares | 0.25 - 20 mm |
| Número de roscas diametral pitch | 31 |
| Gama de roscas diametral pitch | 2 - 72 |
Contrapunto
| Cono de la funda del contrapunto | MT5 |
|---|---|
| Diámetro de la funda del contrapunto | 90 mm |
| Salida de la funda del contrapunto | 240 mm |
Motores y Otros datos
| Motor principal | 7.5 kW |
|---|---|
| Motor de la bomba de refrigerante | 0.09 kW |
| Potencia total instalada | 12 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
| Ejecución de máquina | Sistema Métrico, Sistema Inglés |
Dimensiones y Peso
| Dimensiones de la máquina (largo x ancho x altura) | 5945 x 1210 x 1600 mm |
|---|---|
| Peso de la máquina (Kg) | 3580 |
| Manufacturante | Trens - TOS |
| SKU | 3982-CE |
